在現實生活中，由于陽光照射角度、云層、陰影等多種因素影響，光伏陣列接受到的陽光輻照度和相應溫度在不同的條件下會有很大的差別，比如在早晨和中午，在晴朗和多云的天氣下，特別是云層遮掩的影響，可能會造成短時間內輻照度的劇烈變化。因此對于光伏逆變器而言，其必須具備應對陽光輻照度持續變化的策略，始終維持、或者是在盡可能短的時間內恢復到一個較高的MPPT精度水平，以及較高的轉化效率，才能在現實生活中實現良好的發電效果。
　　目前光伏逆變器行業中各大廠商對于靜態MPPT追蹤算法的處理基本都展現出了很高的水準，可以精確地維持在非常接近100%的水平，為后端直流轉交流的過程提供了良好的基礎。這一點也體現在各個型號的逆變器的總體效率參數上，標稱值一般都很高。而在逆變器實際的工作環境中，日照、溫度等外部條件是處于實時動態變化的過程中，逆變器在這樣的條件下工作，其動態效能也就成為了衡量其實際性能的不可忽視的重要指標。
　　在實驗室的測試環境下，光伏模擬器作為可以直接模擬各種類型、各種配置的光伏陣列的高效模擬器，已經被廣泛地應用于逆變器的測試。但此前的測試更多地集中于模擬各種靜態條件下（即在測試過程中維持給定的IV曲線不變化），或者是有限的低強度變化（如測試過程中會在給定的兩條或數條IV曲線之間切換），較少涉及長時間、高強度的真實工作狀況的模擬。筆者關注使用光伏模擬器來模擬光伏陣列隨時間而發生動態變化的輸出，探究此動態MPPT測試功能的實用性和其中需要注意的要點。
　　由于動態天氣的組合方式幾乎無窮無盡，因此首要的問題是光伏模擬器提供了哪些典型類型的天氣文檔，以及是否有足夠的靈活度來供客戶自行生成新的天氣文檔，是否提供足夠高的時間分辨率來支持快速的輻照度變化。我們以光伏模擬與測試業內的知名品牌阿美特克ELGAR的光伏模擬器產品為例，其提供了晴天、多云、陰天等狀況的典型天氣情況實例（如下圖1），另外支持直接在軟件內制定或者通過外部數據處理軟件（如EXCEL）生成自定義天氣文檔，時間分辨率為1秒。對于天氣文檔的時間長度則沒有限制，可以支持長時間的測試，如一周甚至更長時間。

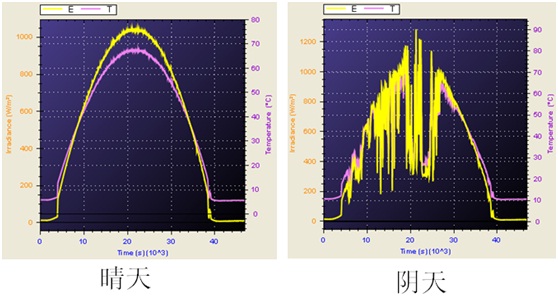

　　圖1 晴天和陰天的輻照度及溫度變化情況，橫軸為時間，黃線為輻照度，紫線為溫度

　　業內部分組織也定義了一些“標準”的測試形態，以便對不同的逆變器按照相同標準來做比對。例如：
　　1. Sandia National Laboratory定義了輻照度和溫度變化的幾種不同模式。
　　Ø 快速變化（輻照度3秒鐘從100W/m²線性升至800W/m²及反向下降）
　　Ø 慢速變化（輻照度半小時從0W/m²線性升至1000W/m²然后相同速率下降回0，同期溫度從5度到60度再回到5度）
　　Ø 三角變化（輻照度30秒從100W/m²線性升至800W/m²然后相同速率下降回100W/m²，重復60次）
　　Ø 溫度變化（10秒從35度線性升溫至75度然后相同速率下降回35度，重復15次）
　　2. IEC/EN50530在附錄B中定義了不同的測試模式。
　　Ø 低輻照度到中輻照度的不同速率往復變化（從100W/m²到500W/m²的變化，11種不同速率，最慢800秒，最快8秒）
　　Ø 中輻照度到高輻照度的不同速率往復變化（從300W/m²到1000W/m²的變化，6種不同速率，最慢70秒，最快7秒）
　　3. 鑒衡CGC/GF004對于動態效率的測試模式定義與EN50530相同。
　　應該說這些標準提供了很好的參考條件，便于各逆變器廠商進行針對性的改善動態MPPT性能的研究。這些標準更多的是關注輻照度的變化而非溫度的變化，這是由于光伏組件的輸出功率受輻照度影響特別劇烈，而溫度的影響則相對較小。需要注意的是，這些標準對于輻照度變化的時間分辨率并沒有給出強制性的要求，但是其本質上會要求在以秒為基礎單位的同時進行進一步的線性內插，以滿足該種測試形態。
　　以EN50530為例，其對于輻照度變化速率的最快的要求是100W/m²/s，以7秒鐘實現從300W/m²到1000W/m²的變化。如果我們只是采納1秒鐘變化一次輻照度的方法，則將得到如下的以1秒為步進的階梯狀輻照度變化圖檔（圖2），而非標準所要求的線性變化狀輻照度圖檔（圖3）。
　　通過簡單的數學計算，以一個在標準測試狀態下（STC，1000W/m²，25攝氏度）標稱為1KW的逆變器為例，來評估這種階梯狀變化方式的影響能有多大。按照EN50530附錄C中定義的光伏陣列I/V曲線擬合公式，相應的晶硅模型和薄膜模型在對應輻照度下的理論最大功率點列表如下。

　　也就是說每次100W/m²的輻照度變化會導致光伏模擬器的輸出IV曲線的最大功率點（以下簡稱Pmp）有一個大約10%標稱功率的跳變。另外通過簡單的數學計算便可得出此種階梯狀變化方式與理想情況間會造成的實際給逆變器供應功率的差異，在這輻照度線性增大的7秒內對于晶硅模型是少了707W，對于薄膜模型是少了700W，也就是大約每秒少供應100W，約10%標稱功率的供應不足。同理當輻照度線性減少的時候就會是大約每秒多供應100W，約10%標稱功率的供應過量。這種高達10%的供應功率差異完全是由于光伏模擬器本身的算法導致的。對于高速逆變器來說，這種差異可能?chē)?yán)重影響其性能表現，使其無法發揮出自己的真實能力，無法與其他的相對低速的逆變器區分開來。
　　解決此問題的方法就是在每秒間進行線性內插，使得光伏模擬器給出的IV曲線盡可能地貼合理想的線性變化。例如阿美特克ELGAR的光伏模擬器可以在每秒之間線性內插128次，也就是每7.8毫秒就會自動變更一條新的IV曲線，這樣一來就相當于曲線之間幾乎是無縫切換。但是這樣高速的變化會引入另一個問題，即MPPT追蹤精度的計算問題。
　　目前各廠家基本上都是依靠光伏模擬器本身提供的MPPT精度測量功能來直接計算逆變器的MPPT效率，計算方法是將當前時刻的輸出電壓乘以輸出電流，得到當前的實際輸出功率，然后除以當前IV曲線的Pmp。這其中當前的實際輸出電壓和電流值的獲取是需要進行實時測量的，有一個測量時間窗口長度的問題，理論上是時間長度長一些比較好，例如20ms或以上，以便于濾除紋波干擾以獲得高精度的讀數；而另一個更重要、影響也更大的問題是同步問題。

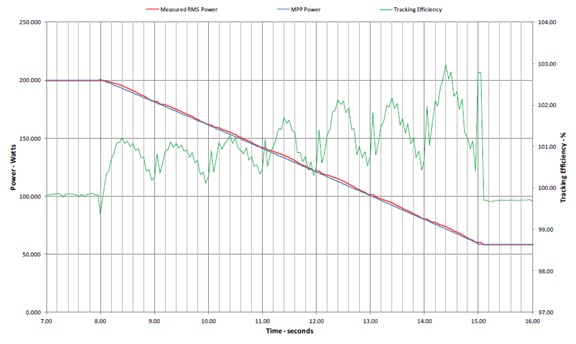

　　 當IV曲線處于高速自動線性內插的狀況（例如每7.8毫秒更新一次）時，很顯然常規的20ms測量窗口無法與之匹配，當20ms的測量采樣時間完成并得到一個輸出功率值時，此時的IV曲線已經更新了二至三次，我們拿這個測量值除以當前使用的IV曲線的Pmp值，得到的MPPT效率顯然會存在失真。于是當輻照度處于上升狀態時，此時光伏模擬器報告的MPPT效率會偏低；當輻照度處于下降狀態時，光伏模擬器報告的MPPT效率會偏高。如下圖（圖4）是一個輻照度以100W/m²的速率從1000W/m²下降至300W/m²，同時光伏模擬器進行每秒128次內插的測試結果。我們可以清楚地看到，紅色線代表的光伏模擬器報告的實際輸出功率高出藍色線代表的線性下降的理想IV曲線的Pmp，以至于計算得到的MPPT效率會出現超過100%的情況。

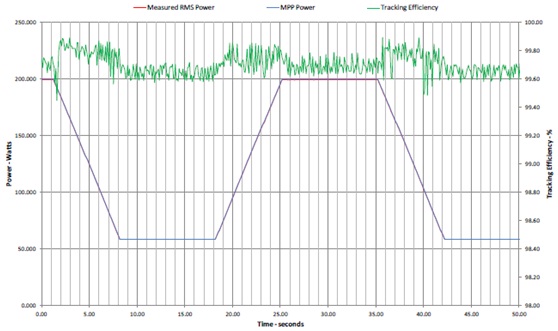

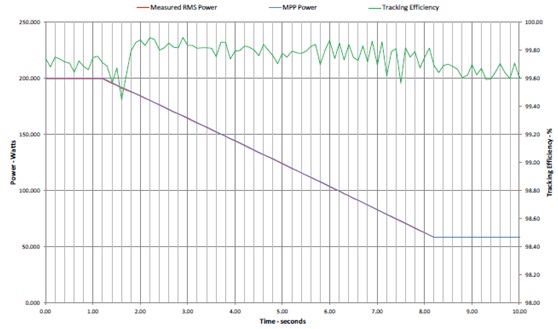

　　為了解決此一問題，我們需要選取適當?shù)腎V曲線更新速率以及測量時間窗口。例如阿美特克ELGAR光伏模擬器允許用戶設置禁用每秒128次的儀器自動內插更新IV曲線功能，而啟用軟件統一控制的每100毫秒更新一次IV曲線的方法，而同樣由軟件來操作在此期間的輸出功率回讀，這樣就可以確保當前輸出功率的測量與IV曲線更新的同步問題。這樣IV曲線的更新速率為每秒10次，可以使得供應給逆變器的功率跳變、以及供應能量與理想情況的差異均縮減為1%的量級，無疑是目前市面上性能表現最為優秀的光伏模擬器。如下圖5是采用該方式后的測試結果。我們可以看到代表實際輸出功率測量結果的紅色軌跡極好地匹配了代表理想Pmp變化的藍色軌跡。圖6是更長時間上的測試結果圖示，包含輻照度下降和上升的兩種情況。說明當前這款逆變器可以非常良好地適應這種1000W/ m²的輻照度變化速率，維持99%以上的MPPT效率。
　　綜上所述，當我們需要在實驗室里進行動態的天氣狀況模擬時，需要能夠構建或加載各種復雜天氣狀況以及國際規范定義的典型測試模式，構建的天氣文檔的時間分辨率達到秒級，而實際的IV曲線更新速率需要更快（如每秒10次）以滿足平滑變化及符合實際狀況的要求，同時在高速的IV曲線更新時還務必要確保輸出采樣數據的同步性，只有這樣，我們才能得到足夠精確、可信賴的測試結果。
