浙江麗水市家庭屋頂光伏接網技術規范(試行) 征求意見稿
為促進家庭屋頂光伏發電又好又快發展，提高低壓配電網消納家庭屋頂光伏電源電量能力，有效降低配電網運行安全風險，規范小型戶用光伏發電系統并網的技術指標，根據國家相關技術標準和《浙江省人民政府辦公廳關于加快百萬家庭屋頂光伏工程建設的實施意見》(浙政辦發〔2016〕109號)精神，市發改委會同國網麗水供電公司擬定了《
為促進家庭屋頂光伏發電又好又快發展，提高低壓配電網消納家庭屋頂光伏電源電量能力，有效降低配電網運行安全風險，規范小型戶用光伏發電系統并網的技術指標，根據國家相關技術標準和《浙江省人民政府辦公廳關于加快百萬家庭屋頂光伏工程建設的實施意見》(浙政辦發〔2016〕109號)精神，市發改委會同國網麗水供電公司擬定了《麗水市家庭屋頂光伏接網技術規范(試行)》(征求意見稿)�，F(xiàn)公開征求意見和建議。有關單位和公眾可通過以下途徑和方式提出反饋意見：1.電子郵箱：Lssnyj@163.com
2.傳真：2090915
3.郵寄地址：麗水市蓮都區花園路1號市發改委(綜合能源處)，郵編323000。
反饋意見截止時間為：2017年8月25日。
感謝社會各界對能源工作長期以來的關心、理解和支持。
麗水市發展和改革委員會
2017年8月18日
麗水市家庭屋頂光伏接網技術規范(試行)征求意見稿
1 范圍
本技術規范規定了麗水市380V及以下家庭屋頂光伏電源接入電網的基本要求。本規范未涉及的內容，還應執行現行的國家標準、規范以及電力行業標準的有關規定。
本技術規范適用于采用三相380V，單相220V電壓等級接入電網，且并網點總裝機容量不超過30kWp的家庭屋頂光伏發電系統。不適用于離網光伏發電系統。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 2894 安全標志及其使用導則
GB 72531.3 低壓成套開關設備和控制設備
GB 50054 低壓配電設計規范
GB 50065 交流電氣裝置的接地設計規范
GB/T12325 電能質量 供電電壓偏差
GB/T12326 電能質量 電壓波動和閃變
GB/T14549 電能質量 公用電網諧波
GB/T15543 電能質量 三相電壓不平衡
GB/T19862 電能質量監測設備通用要求
GB/T29319 光伏發電系統接入配電網技術規定
DL/T 448-2000 電能計量裝置技術管理規程
DL/T 599 城市中低壓配電網改造技術導則
Q/ZDJ 04 浙江省城市中、低壓配電網建設與改造技術原則
Q/GDW 1738 配電網規劃設計技術導則
Q/GDW 1867 小型戶用光伏發電系統并網技術規定
Q/GDW 11002 低壓電能計量箱技術標準
Q/GDW 11147 分布式電源接入配電網設計規范
3 術語和定義
下列術語和定義適用于本文件。
3.1全額上網
發電系統所發電力全部送入電網。
3.2自發自用，余電上網
發電系統所發電力主要由用戶內部自己使用，多余電量送入電網。
3.3并網點
家庭屋頂光伏電源的輸出匯總點。
3.4接入點
家庭屋頂光伏電源接入電網的連接處，該電網既可能是公共電網，也可能是用戶內部電網。
3.5公共連接點
是指用戶系統(發電或用電)接入公用電網的連接處。
3.6逆變器
逆變器是變流器的一種類型，用于將電能轉換成適合于電網使用的一種或多種形式電能的電氣設備。
3.7孤島
公共電網失壓時，光伏電源仍保持對用戶電網中的某一部分線路繼續供電的狀態。
3.8反孤島裝置
可向光伏電源并網點主動注入電壓或頻率擾動信號的專用安全保障設備，消除逆變器設備自身防孤島檢測失效帶來的安全隱患。
4 基本規定
4.1家庭屋頂光伏接入電網應遵循“安全可靠、技術先進、投資合理、標準統一”的原則，滿足配電網和用戶用電的安全運行要求。
4.2 家庭屋頂光伏并網電氣設備應符合國家相關技術標準，并滿足日常運行、維護和檢修的要求。
4.3 家庭屋頂光伏采用的逆變器須獲得中國質量認證中心的認證(CQC太陽能產品認證標志)，逆變器質保期不低于10年。
4.4 家庭屋頂光伏本體和并網設備的安裝、施工應滿足國家相關技術標準和施工規范，不得影響電力設施運行和用戶用電的安全。
5 居民家庭光伏并網接入原則
5.1 基本要求
5.1.1 家庭屋頂光伏可選擇“全額上網”或“自發自用，余電上網”的并網模式，根據接入容量、接入電壓等級、接入方式等確定接入系統方案。
5.1.2 家庭屋頂光伏接入電壓等級宜按照：三相輸出接入380V電壓等級電網，且在同一位置三相同時接入電網;單相輸出接入220V電壓等級電網。
5.1.3 并網點的確定原則為光伏電源并入電網后能有效輸送電力并且能確保電網的安全穩定運行。
5.1.4 家庭屋頂光伏接入系統方案應明確用戶隔離閘刀、并網開關、并網點等位置，并對接入家庭屋頂光伏的配電線路載流量、配變?nèi)萘窟M(jìn)行校核。
5.2電壓等級確定
5.2.1 光伏接入的電壓等級應按照安全性、靈活性、經濟性的原則，根據家庭屋頂光伏裝機容量、發電特性、導線載流量、上級變壓器及線路可接納能力、用戶所在地區配電網情況，經過綜合比選后確定。家庭屋頂光伏電源接入電壓等級可參考表1。

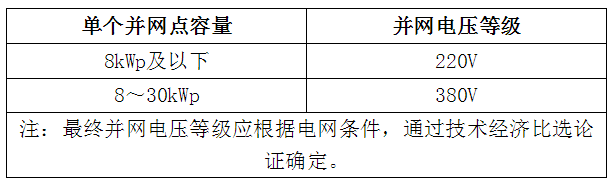

表1 家庭屋頂光伏接入電壓等級推薦表
5.2.2 當采用220V單相接入時，根據配電管理規定和三相不平衡測算結果確定接入容量。一般情況下最大接入容量不應超過8kWp。
5.2.3 并網點容量8～30kWp推薦采用380V接入。
5.3 并網點選擇
5.3.1 家庭屋頂光伏的一般采用發電計量箱(柜)作為并網點。
5.3.2 家庭屋頂光伏多路輸出的發電電源應匯流后單點接入并網點。
5.4 接入方式選擇
5.4.1家庭屋頂光伏應按用戶所處環境、并網容量等確定接入系統方式，本規范推薦二種接入方式見表2，接線圖見(附錄A)。

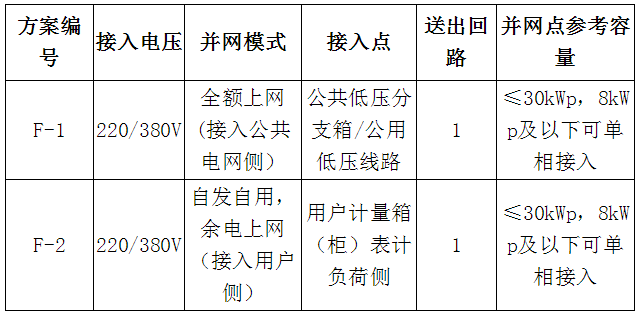

表2 家庭屋頂光伏接入系統方式分類表
5.4.2 根據“全額上網”、“自發自用，余電上網”兩種并網模式。全額上網模式應直接接入公共電網低壓分支箱或公用低壓線路，自發自用、余電上網模式應接入用戶計量箱(柜)表計負荷側。
5.4.3 自發自用、余電上網模式接入用戶計量箱(柜)表計負荷側的位置選擇應在原用戶剩余電流保護裝置的電源側。
6 居民家庭光伏接入技術要求
6.1 基本要求
6.1.1 接有家庭屋頂光伏的配電臺區，不得與其他臺區建立低壓聯絡(配電室、箱式變低壓母線間聯絡除外)。
6.1.2 220V光伏發電接入低壓電網時，應校核同一臺區每相接入的光伏發電總?cè)萘�，防止出現三相功率不平衡問題。
6.1.3 在采取相應技術措施滿足供電安全的條件下，同一配變臺區的并網家庭屋頂光伏總?cè)萘坎粦?yīng)超過配變的額定容量，接入單條配電線路的容量不應超過該導線的輸送能力。
6.2 電能質量
6.2.1 諧波
家庭屋頂光伏發電接入電網后，公共連接點的諧波電壓應滿足GB/T 14549-1993《電能質量公用電網諧波》的規定，允許值見表3。

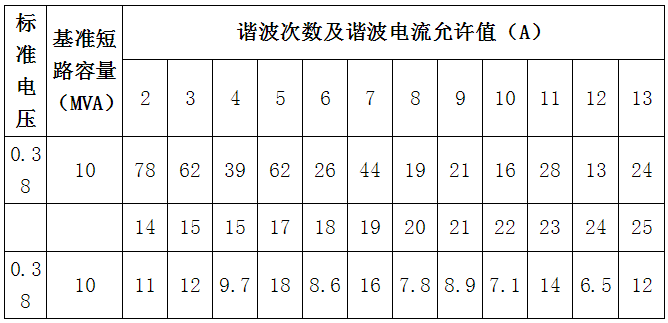

表3 注入公共連接點的諧波電流允許值
6.2.2電壓偏差
家庭屋頂光伏接入電網后，公共連接點的電壓偏差應滿足GB/T 12325-2008《電能質量 供電電壓偏差》的規定。380V三相公共連接點電壓偏差不超過標稱電壓的±7%;220V單相公共連接點電壓偏差不超過標稱電壓的+7%、-10%。
6.2.3電壓波動
家庭屋頂光伏接入電網后，公共連接點的電壓波動應滿足GB/T 12326-2008《電能質量 電壓波動和閃變》的規定。輸出為正弦波，電壓波形失真度不超過5%。
6.2.4電壓不平衡度
家庭屋頂光伏并網后，所接公共連接點的三相電壓不平衡度應不超過GB/T 15543-2008《電能質量 三相電壓不平衡》規定的限制，公共連接點的三相電壓不平衡度不應超過2%，短時不超過4%;其中由光伏電源引起的公共連接點三相電壓不平衡度不應超過1.3%，短時不超過2.6%。
6.2.5直流分量
家庭屋頂光伏向公共連接點注入的直流電流分量不應超過其交流額定值的0.5%。
