提到代工，就不能不提及半導體產業的基礎材料晶圓。

晶圓：

芯片的基石

在早期的19世紀60年代，半導體公司都是采用IDM模型，其中涵蓋設計、制造、封裝和測試所有的芯片生產流程。

隨著技術的不斷升級和整體產線建設的成本不斷提升，整個半導體產業開始向著垂直分工模式發展。也就是半導體公司不再涵蓋所有的芯片制造環節，逐步分離出專注于半導體制造各個環節的公司。

隨之而來的誕生出各類fabless、foundry和封測公司等。

從整個半導體制作的核心產業鏈來看的話。其中晶圓制造環節的收入占據產業鏈整體銷量的的51%左右，其附加值遠超過了其他兩個環節。

“點沙成金”的晶圓代工

晶圓廠就是從事將沙子原料（石英）轉化成“芯片”的點金工作。在接受到芯片設計廠商的訂單后，首先需要將晶圓給制作出來，其次還需要按照設計圖的要求，通過光刻等一系列的操作將其制作成最終的芯片。其整體的制作時間長，工藝復雜，生產過程不能收到任何差錯。所以只要在集成電路生產的地方發生小小的地震對于整體生產線的影響是非常之大的。

總體上晶圓代工廠商主要負責兩大塊：

1）晶圓（Wafer）的制作：

芯片設計師類似于房屋設計師，將電路設計圖交由建筑工人將房子蓋出來。而蓋房子需要地基，制作芯片同樣需要晶圓，用來安置所有電子元件的基板就是晶圓(Wafer)。

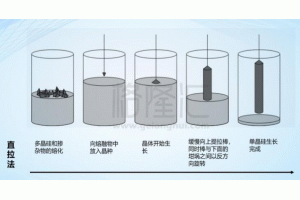

晶圓的制作可以想象成部隊的練兵，將沙子中的多晶硅通過一系列殘酷嚴格的訓練，最終得到高純度99.9999%的單晶硅。具體的技術方法如下：

在得到高純度的單晶硅后，晶圓廠會使用切割工具，將晶柱切成一片片的薄片，宛如薄薄的火腿片一樣，再經過拋光后，就變成了晶圓(Wafer)，也就是晶片的基板。

8英寸（200mm）和12英寸（300mm）所對應的就是高純度單晶硅切成薄片后的晶圓直徑。而從面積大小上看，12英寸相比8英寸可以使用的面積更大，使用效率幾乎提升了2.5倍左右。但生產更大尺寸的晶圓，制造的難度與晶圓的大小也是成正向相關的。

2）光罩制作 (光蝕刻與微影成像)：

在完成了晶圓制造之后，還需要進行下一輪的關鍵制造。在藍色晶圓部分上面搭建電路結構，這就像在地基上面搭建房屋一樣，通過金屬濺鍍、涂布光阻、蝕刻技術和光阻去除等一層層的搭建起來。

種種的技術疊加在一起，理解起來有點困難。其實之前有看過一種通俗的解釋比較好，就相當于你拿著噴漆，覆蓋不同形狀的硬紙板在晶圓上，一層一層將噴涂在晶圓上，搭建一層又一層的電路。然后在噴涂的過程中，通過各種方法，消除多余的漆，最后留下需要的部分，最終切割形成芯片。
