固德威：整縣推進4大場景，用案例告訴你收益有多少？
“整縣推進”屋頂分布式開發試點工作點多面廣，包含工商業、戶用多個不同的應用場景。小固本文針對整縣推進具象化的一些場景，總結相關經驗，提供場景化的解決方案。
場景一
戶用瓦屋面光伏方案
1.1 項目概況
河南焦作整縣推進，投資方以租賃屋頂?shù)男问浇ㄔO(shè)光伏，所發的電全部出售給
“整縣推進”屋頂分布式開發試點工作點多面廣，包含工商業、戶用多個不同的應用場景。小固本文針對整縣推進具象化的一些場景，總結相關經驗，提供場景化的解決方案。
場景一
戶用瓦屋面光伏方案
1.1 項目概況

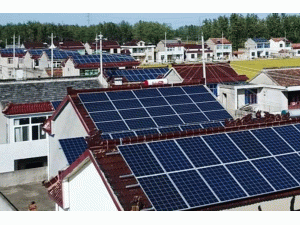

河南焦作整縣推進，投資方以租賃屋頂?shù)男问浇ㄔO(shè)光伏，所發的電全部出售給電網。某戶的屋頂為斜屋面，朝南面積約為60m2，如圖所示。
1.2 光伏配置
屋頂安裝20塊545Wp組件，設計容量為10.9kWp，2路組串接入一臺GW10K-DT逆變器，逆變器一路交流輸出連接到380V公共電網，系統方案如下圖所示。
系統BOM清單及價格如下：
整個項目初始投資為41420元，單位成本為3.8元/瓦，其中設備成本占到2.9元/瓦，租金約定每年為800元。
1.3 發電測算
項目地在河南焦作，全年輻照等效小時數約定為1300小時，組件首年衰減為2%，以后以0.55%的比例逐年衰減，25年功率不低于84.8%。電站首年發電量為14170度電，25年發電量為32.6萬度電，年平均發電量13038度電。
1.4 投資收益
按照無國補計算，分布式上網電價為0.3779元/瓦，測算項目的投資收益情況，預計10年時間收回成本，20年累計發電收益為10.0萬元，利潤為4.26萬元。
1.5 注意事項
（1）斜屋面光伏陣列最高點不應超過建筑的最高點，特殊情況可結合支架安全性、不違建和運維便利性等綜合評估后進行調整（如斜屋面架空最高允許超出屋檐300mm）；同時組件也不允許探出屋面（二層及以下房屋，在滿足支架設計要求、方便運維的前提下，可考慮適當向南探瓦）。
（2）斜屋面組件排布應順著屋面平鋪設計，一般不應起傾角設計。
（3）組件排布應綜合考慮樓層高度、是否存在有效平臺和各地區歷年積雪情況三種重要指標，來更合理地預留運維檢修和防滑雪通道。
場景二
戶用混泥土屋頂平改坡方案
整縣推進中，也存在著一些老舊屋頂?shù)母脑旌托陆ǚ课莨怆娊ㄖ?yīng)用的需求，“平改坡”方案具備防水防滲、隔熱保溫以及提升光伏裝機容量的優勢。如何保證防水性能成了業主最關心的問題。
光伏平改坡屋頂
2.1 項目概況
項目由屋頂業主自投，負責整縣推進的EPC進行電站建設，整個電站建設容量為17.28kWp，采用540Wp組件32塊（8*4），采用自發自用，余電上網的模式，自用比例為10%左右。光伏電站概算表如下：
溫州泰順縣按照居民（家庭農場）屋頂統一規�；ㄔO(shè)運營且按照政府“平改坡”美麗工程要求實施的，在光伏發電項目建成、并網和驗收后給予居民發放一次性平改坡建設補貼。2021年、2022年、2023年建成、并網和驗收的實行差異化補貼，補貼標準分別為0.5元/瓦、0.4元/瓦、0.3元/瓦。
該項目2022年完成，按照建設規模17.28kW共一次性補貼6912元，預計6年多即可回本。
2.2 注意事項
平改坡方案特變要注意防水，主流的防水方式有：
導水槽設計：組件之間使用防水蓋或防水膠條，組件豎向防水效果較好，但是橫向防水蓋或防水膠條凸起，下雨小時間短時容易集灰，另外雨水容易從縫隙間流入，可能會有滲水的可能。
構件式光伏：在屋頂鋪設防水膜和軌道，軌道易安裝，而且具有良好的防水和排水性能。組件之間通過邊框的結構結合緊密，可防止雨水浸入組件，雨水能夠通過軌道被排出去。
