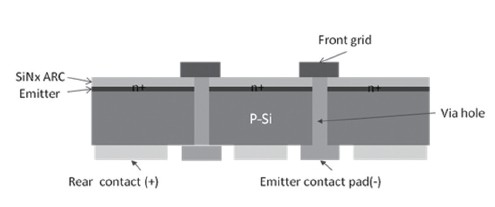

圖一：MWT電池結(jié)構(gòu)示意圖

圖二所示的是晶澳太陽能銳秀多晶硅電池的正面銀柵線圖形和背面正負電極的分布。

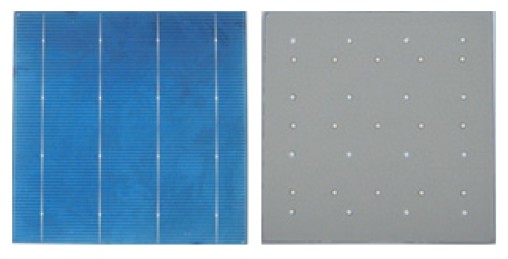

圖二：銳秀多晶硅電池正面和背面圖形

　　3樣品與實驗過程

　　實驗中所采用的樣品的規(guī)格為156mm*156mm p-型多晶硅片,厚度190±10 um，電阻率1.0-2.0 Ω-cm。與傳統(tǒng)的生產(chǎn)線工藝相比較，本實驗中除外加一臺用于激光開孔的激光器外，其余的工藝環(huán)境與傳統(tǒng)工藝完全相同。

　　在MWT太陽電池的制備過程中，開孔激光器的選擇以及灌孔漿料的絲網(wǎng)印刷和燒結(jié)曲線的優(yōu)化是重點和難點。激光與硅片作用所產(chǎn)生的熱損傷會對后續(xù)的電池質(zhì)量產(chǎn)生嚴重的影響，此外，準確快速的開孔效率也是產(chǎn)業(yè)化中必須考慮的問題之一。作為MWT太陽電池工藝的難點之一，正確

　　的灌孔漿料印刷 [6]及后續(xù)燒結(jié)工藝的調(diào)整能降低反向電流和提高填充因子，并最終提高電池效率。因此，選擇快速準確并且低損傷的開孔激光器以及良好的灌孔漿料及正確的絲網(wǎng)印刷燒結(jié)工藝使得灌孔漿料完全填充孔隙是成功制備MWT電池的關鍵所在。
