附錄B
(資料性附錄)

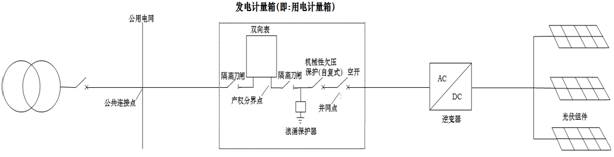

電網側總開關反孤島保護裝置接線圖
低壓反孤島裝置主要用于220/380V電網中，一般安裝在光伏發電系統送出線路電網側，如配變低壓側母線、箱變母線等處，在電力人員檢修與光伏發電系統相關的線路或設備時使用。

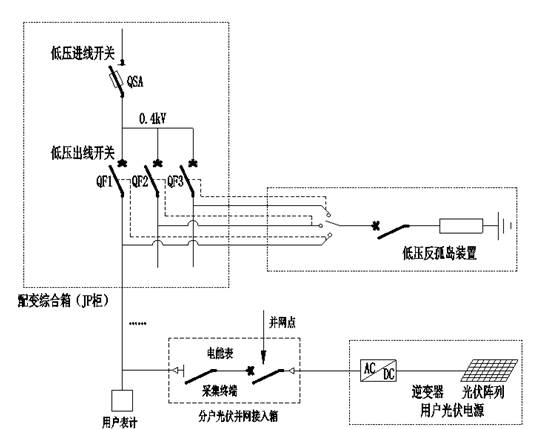

圖3 電網低壓總開關反孤島保護裝置接線圖
附 錄 C
(資料性附錄)
家庭屋頂光伏安全警示標識
家庭屋頂光伏發電的公共連接點、發電計量箱和用戶計量箱等位置應設置電源接入安全標識。材料采用鋁箔覆膜標簽紙，黃底黑字標識。

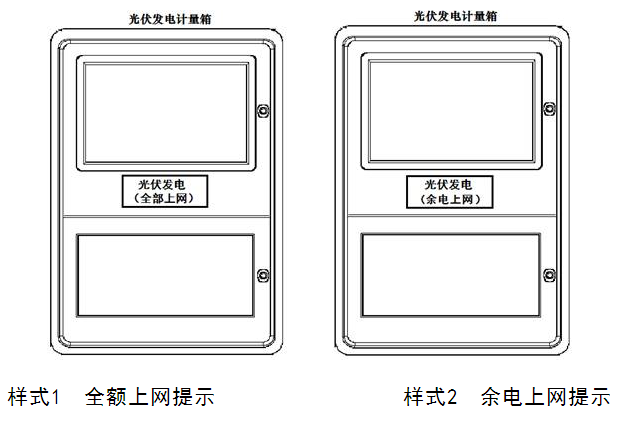

C.1發電計量表箱安全標識

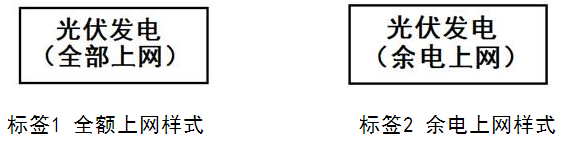

1.標簽樣式(規格60mm×160mm)
2.張貼樣式
按上網類型，張貼在表箱正面上沿或中間明顯位置，但不應遮擋觀察視窗，粘貼應可靠牢固�！ �

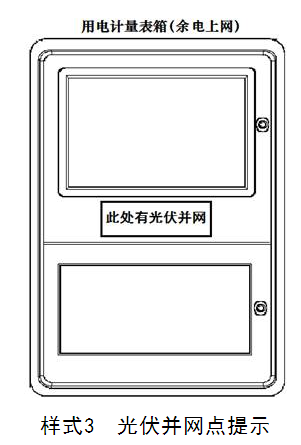

C.2用電計量表箱安全標識(余電上網)
1.標簽樣式(規格60mm×160mm)
2.張貼樣式

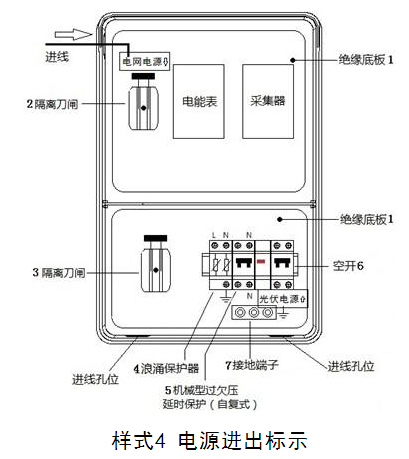

C.3發電表箱電源進出類型標識
1.標簽樣式(規格20mm×40mm)
2.張貼樣式(粘貼于表箱內底板上)

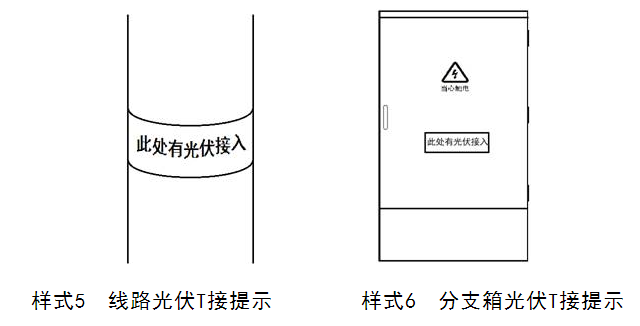

C.4公共連接點安全標識
1.標簽樣式(規格120mm×300mm)
2.張貼樣式

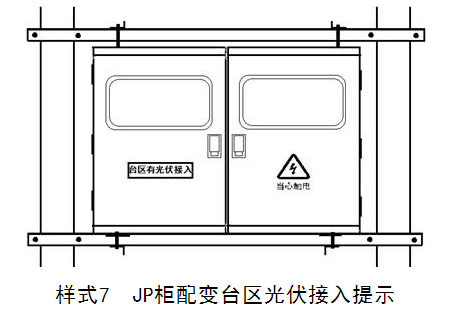

C.5配變臺區安全標識
1.標簽樣式(規格120mm×300mm)
2.張貼樣式
附 錄D
(規范性附錄)
家庭屋頂光伏專用發電計量箱
D.1主要性能參數
(單相) (三相)
額定電壓：220V(50HZ) 額定電壓：400V(50HZ)
額定絕緣電壓：AC400V 額定絕緣電壓：AC660V
防護等級：IP44 防護等級：IP44
額定電流：63A 額定電流：100A
額定短時耐受電流：6KA 額定短時耐受電流：6KA
適用環境溫度：-30℃~+60℃ 適用環境溫度：-30℃~+60℃

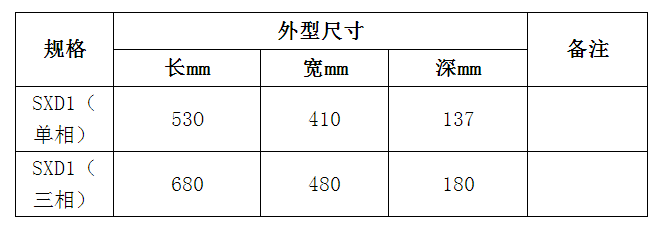

D.2箱體外形尺寸

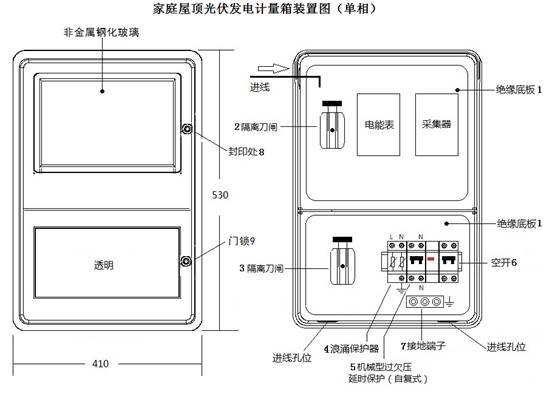

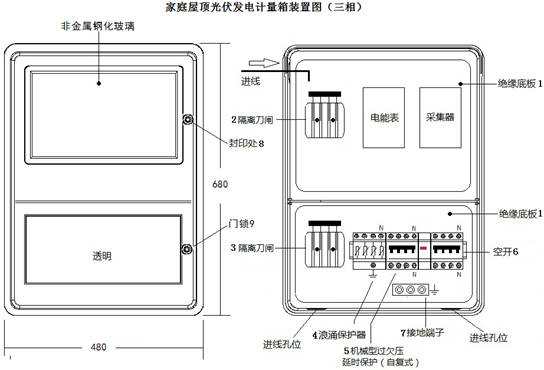

D.3配置單
1絕緣安裝底板 2進線隔離刀閘 3出線隔離刀閘 4浪涌保護器 5機械型過欠壓延時保護(自復式) 6出線斷路器(空開) 7接地端子(銅排)8 封印處 9 門鎖
D.4接線圖

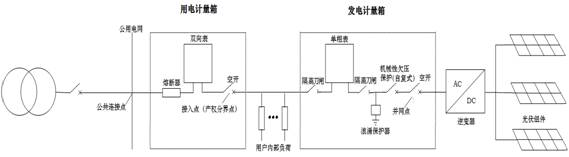

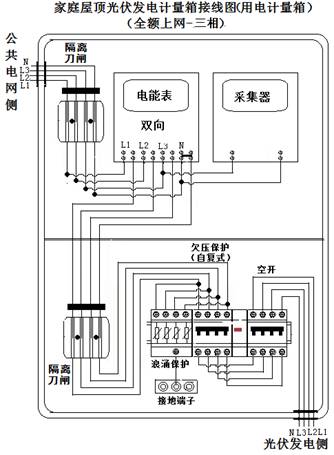

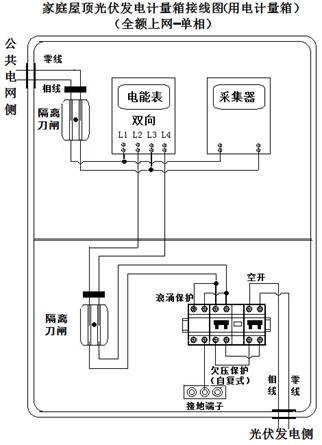

1.全額上網接線示意圖

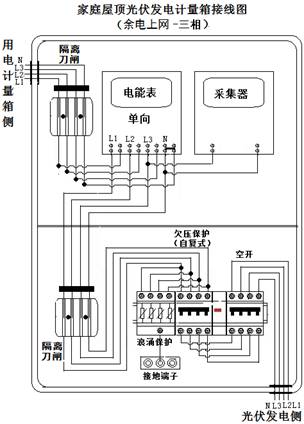

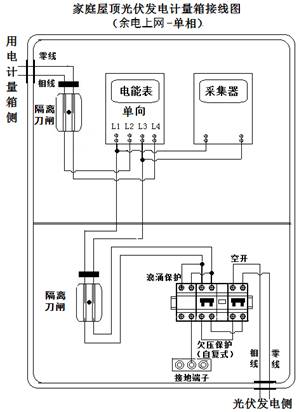

2. 余電上網接線示意圖
