2.2.2集中式直流匯流箱到配電柜安全風險

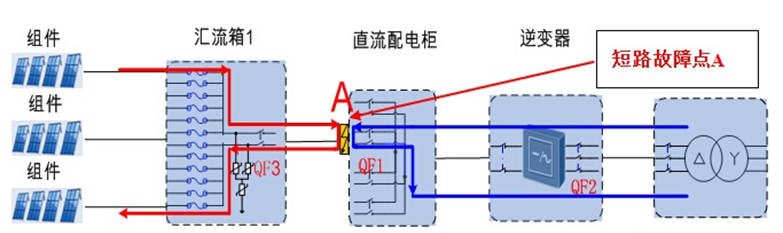

　　如圖所示，當短路故障（A點）發生在直流匯流箱和配電柜進線斷路器之間時，存在直流回路（紅色）和交流回路（藍色）。直流回路：由于短路電流較小，直流斷路器QF3為防止誤動作，一般整定電流都較大，使得直流斷路器QF3無法跳脫切斷回路，從而使得匯流箱輸出持續的直流能量到短路點，維持電弧燃燒，使火災風險持續擴大。

　　案例：2014年7月，某屋頂光伏電站發生著火，彩鋼瓦屋頂被燒穿了幾個大洞，廠房?jī)?nèi)設備燒毀若干，損失慘重。最終分析原因?yàn)椋河捎谑┕せ蚱渌�原因�(qū)е履硡R流箱線纜對地絕緣降低，在環流、漏電流的影響下進一步加劇，最終引起絕緣失效，線槽中的正負極電纜出現短路、拉弧，導致了著火事故的發生。

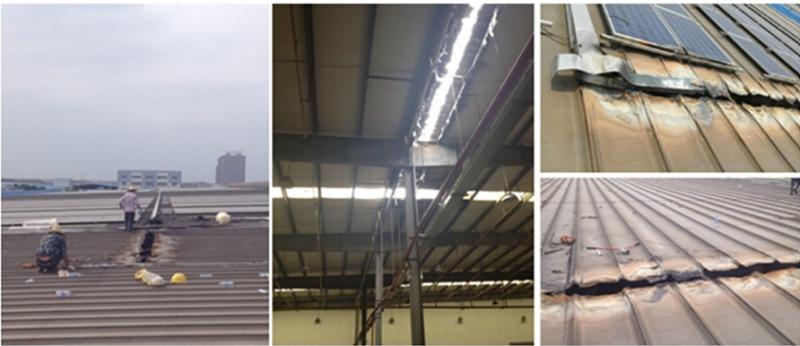

 直流匯流箱到配電柜電纜故障致屋頂燒毀

　　2.2.3直流熔斷器的安全風險
　�。�1）因使用熔斷器增加了直流節點，現場可能發生接線不良而引發的燒毀事故
　　（2）因熔斷器和組件之間存在匹配空擋，并不能有效地保護組件
　�。�3）在過載電流情況下，熔斷器還會因熔斷慢，發熱高，容易引發著火風險
　　2.2.4集中式采用負極接地防止PID，存在人身安全和著火兩大隱患
集中式逆變器為防止PID問題，一般采取負極接地的方案，這樣在電池組件正極與接地系統之間會形成高壓。通常熔斷器選型在5A以上，人若不小心觸碰到電池組件正極，可能造成人身傷亡事故。同時若組件正極或電纜產生接地故障，會通過接地線產生故障電流或產生電弧放電，引發著火事故。
